Алиса управляет домофоном

Задача

Имеем недорогой домофон от фирмы CYFRAL, который хотим управлять с помощью Алисы:

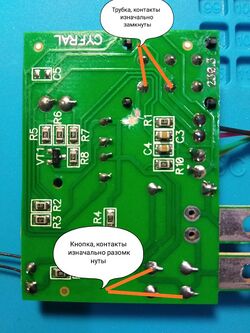

На плате домофонов обычно есть два микровыключателя. Первый - замкнутый на трубке (размыкается при поднятии трубки), и второй - на кнопке открытия двери подъезда (при нажатии наоборот, замыкается):

Решение

Для открытия двери в домофонах обычно требуется два действия:

1. Поднять трубку (без этого кнопка не сработает), и
2. Нажать кнопку открытия двери.

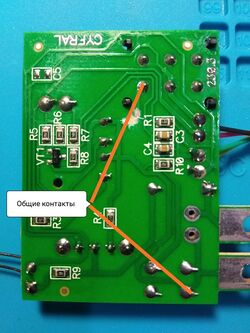

Мы хитро используем для управления обеими кнопками одно и то же реле (только в домофонах, где обе кнопки замыкаются на "массу"!)

Такое реле можно купить на Алиэкспресс: например, здесь.

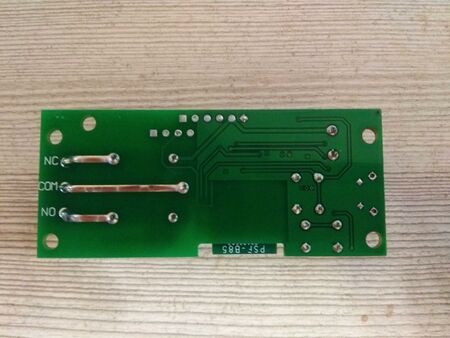

Реле из примера регистрируется в приложении eWeLink и оттуда легко пробрасывается в Умный дом Яндекс, имеет питание 5 вольт, и одну группу переключения (нормально замкнутый контакт NC, нормально разомкнутый NO и общий COM).

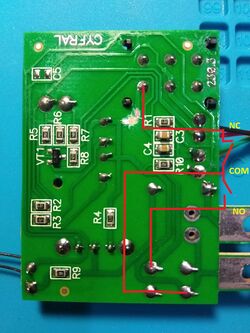

Подключение:

1. Для имитации снятия трубки задействуем NC (нормально замкнутый) контакт, который подключаем __последовательно__.
2. Для нажатия на кнопку - NO (нормально разомкнутый) контакт, который подключаем __параллельно__.

COM подключаем к общему проводнику на плате ("масса").

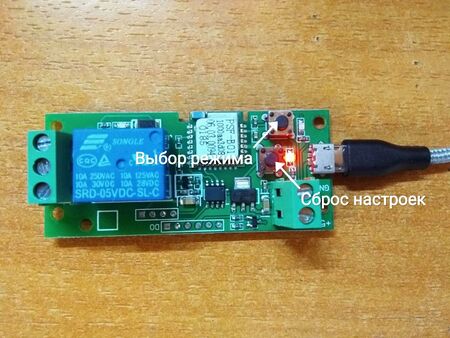

У нашего реле есть два режима работы:

1. При команде происходит его включение, и через секунду - автоматическое выключение;
2. Реле выключается и включается по команде вручную.

Мы будем использовать первый режим.

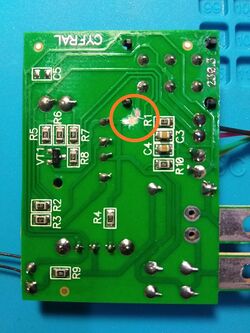

Находим с помощью мультиметра на плате домофона рабочие ножки микровыключателей и делаем разрыв на дорожке .

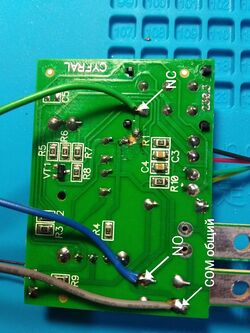

Припаиваем провода к контактам. К трубке последовательно нормально замкнутый контакт , а к кнопке параллельно нормально разомкнутый контакт.

Присоединяем провода к реле и подводим питание . Располагаем реле внутри коробки домофона (места там предостаточно )

Теперь прописываем сценарий чтобы при фразе "Алиса открой дверь" реле срабатывало , и автоматически поднималась трубка и одновременно с этим нажималась кнопка на 1 секунду , и после возвращалось в исходное состояние .

Такая схема подключения не затрагивает функции домофона , также можно вручную снять трубку и нажать на кнопку .

Так как на домофонах используют разные платы с разными схемами и микровыключателями , то схему подключения надо пересматривать под каждый случай отдельно.
