Алиса, Ардуино и Blynk - делаем собственное устройство

На данной странице будет приведен пример простейшего подключения ардуиноподобных устройств имеющих доступ к сети. Данный обзор будет полезен:

• Для тех, кто любит "дешево и сердито";
• Для тех, кто не любит готовые решения, а предпочитает мозговой штурм и пайку;
• Для тех, кто еще продумал концепцию УД (можно использовать как пример);
• Для тех кто уже "в теме", но имеет сложности с подключением своих наработок к УДЯ.

Итак, начнем...

Что такое blynk?

Blynk - это облачное решение, созданное украинскими разработчиками, для управления различными микроконтроллерами удаленно с помощью мобильных устройств. Список поддерживаемых устройств обширен. Вариантов управления множество, за счет широкого набора инструментов. Огромным плюсом blynk является Example Code Builder, который позволяет сгенерировать нужный по функционалу код с минимальным редактированием и минимальными знаниями программирования. Для того, чтобы понять принцип работы с Blynk, а также рассмотреть принцип подключения нашего устройства к УДЯ соберем пример управляемого реле, которое по сути сможет заменить ни что иное, как Яндекс.Розетку.

Собираем "умный" выключатель

Нам понадобится (Ссылки на товары указаны из учета того, что закупалось и использовалось):

1. NodeMcu V3 (или люой другой микроконтроллер из перечисленного в списке поддерживаемых устройств);
2. Одноканальное реле;
3. Возможно паяльник (работает и с простым соединением проводами для пинов);
4. Немного тонкого провода;
5. Прямые руки, конечно (без них никуда).

Собираем все по схеме:

•
  Схема реле

Пин NodeMcu	Пин реле
VCC	VCC
GND	GND
D4	IN

Не рекомендуется подключать Реле в разрыв питания L и L1 до момента полной сборки!

Итак, blynk...

Схема собрана. Можно перейти к прошивке. Но для начала стоит скачать официальное приложение blynk из GooglePlay или AppStore

После установки, потребуется зарегистрироваться в приложении. После регистрации (рис.1) будет предложено создать новый проект, с помощью которого мы сможем управлять нашим микроконтроллером.(рис.2) При создании важно правильно выбрать микроконтроллер. (рис.3) После создания проекта появится пустая страница для элементов управления (рис.4) на адрес электронной почты получим token от нашего текущего приложения в blynk, который в последующем будем использовать для управления пинами через webhook.

•
  Регистрация
•
  Создание проекта
•
  Выбор устройства
•
  Окно для элементов управления

Подготовка Arduino IDE и прошивка

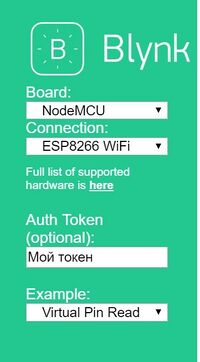

Предположим, что среду разработки Ардуино мы уже загрузили. Для начала потребуется скачать и добавить библиотеки Blynk для работы с сервисом. Для этого загружаем данные библиотеки, и распаковываем их в папку с библиотеками Arduino IDE (по умолчанию: C:\Users\<Текущий пользователь>\Documents\Arduino\). Отлично. Теперь мы готовы к работе с прошивкой. Переходим к Example Blynk Bilder и выбираем микроконтроллер, способ подключения, вводим token и выбираем пример скетча (в данном случае Virtual Pin Read)

Создаем код

Копируем полученный код в Arduino IDE, где остается ввести название WiFi-сети и пароль.

Название сети и пароль
